О роли рамки в улье Амур

Юрий Прийма, г. Благовещенск, Амурская область

Сначала мною использовались соторамки наружными размерами 300х240 мм с классической формой верхнего плечика, т. е. верхний брусочек имел размеры 25х25 мм, а нижняя распорная реечка была толщиной 6-10 мм и шириной не более 15 мм.

Использование нижних планочек с шириной менее 10 мм приводило к сращиванию соторамок по высоте переходными мостиками или ячейками сот.

Чертёж рамки в межкорпусном зазоре 1

Ширина её более 20 мм приводила к тому, что пчёлки чаще вместо того, чтобы достраивать сотовое поле до самой планочки, оставляли проход между сотовым полем и нижней планочкой, тем самым увеличивали и без того высокое межсотовое пространство почти до 50 мм.

Это, в свою очередь, создаёт значительное препятствие при переходе зимовального клуба по высоте с рамки на рамку.

Чертёж рамки в межкорпусном зазоре 2

Для уменьшения разрыва сотового поля я стал применять соторамки с треугольной формой сечения верхнего плечика. Проверено, что пчёлы-cтроительницы застраивают скосы ячейками несколько меньшей высоты, при этом заполняют их кормом.

Для вывода расплода они не годятся, и матка их игнорирует. При этом межсотовый разрыв уменьшился до 23-25 мм, что облегчает переход зимовального клуба.

Стремясь ещё больше уменьшить бессотовый разрыв и одновременно с этим удлинить по высоте сотовое поле расплодного гнезда, решено видоизменить соторамку.

Чертёж рамки в межкорпусном зазоре 3

Толщина верхнего плечика и нижней планки будет 5 мм, а высота боковинки останется равной 230 мм. В данном случае, учитывая междурамочный разрыв 7 мм, общая высота бессотового разрыва будет не менее 17 мм.

Для того, чтобы скрепить соторамку, пасечных гвоздиков будет недостаточно, поэтому решено соединять рамку саморезами с широкой шляпкой. Также решено увеличить толщину боковинок до 15-17 мм.

Чертёж рамки вид сбоку

Боковинки, смыкаясь между собой по высоте, образуют дополнительный корпус в корпусе улья, что не может не сказаться на сохранности тепла, выделяемого пчелиным клубом во время зимовки, а также позволит создать более благоприятные условия для вывода расплода.

Наличие скоса на боковинке соторамки по высоте 30, максимум 40 мм выбрано экспериментальным путём. При данной форме соторамки пчеломатка в весеннее время не сеет ниже скоса и, в случае полного засева сотового пространства до линии скоса, переходит работать на следующую улочку и т. д.

Вид доработанного варианта улья АМУР и воздухообмен в нём будут примерно такими:

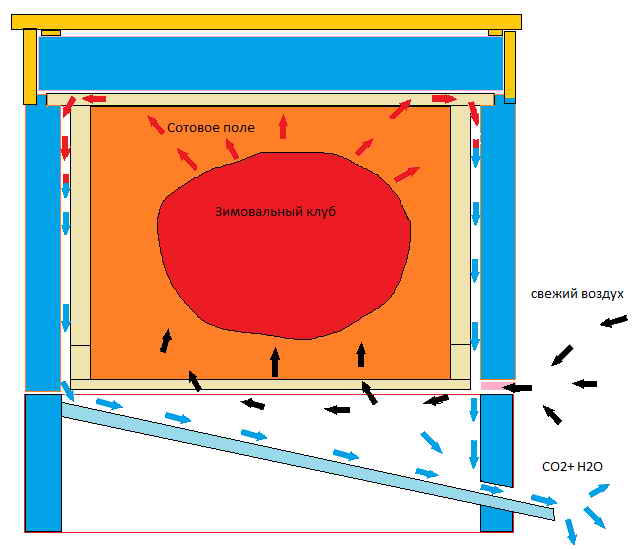

Холодный и свежий воздух, пройдя через приоткрытый корпусной леток, попадает в наклонное подрамочное пространство днища, где несколько подогреется, смешавшись с более тёплым отработанным воздухом, насыщенным СО2.

Рисунок воздухообмен и рамки

Примечание: Нижний корпус условно не показан.

Часть СО2 захватится потоком свежего воздуха и поднимется снова к клубу, а другая, большая его часть через днищевой леток выйдет по наклонной наружу. Также пары Н2О, поднявшись к верху соторамки, пройдут через зазоры, образованные плечиками и сконденсируются на более холодных стенках наружного корпуса.

А возможно, что и в виде изморози, которая, возможно, даже перекроет пространство между боковиной рамки и внутренней стенкой корпуса.

Это образует «теплый купол». Чем холодней снаружи на улице, тем больше изморозь на внутренней стороне стенки корпуса, тем больше замедление циркуляции воздушных масс. Также, что немаловажно, некоторое повышение концентрации СО2 способствует замедлению жизненных процессов в организме пчёл.

Для наващивания соторамок вполне подходит вощина, как дадановская с размерами 400х260 мм, где лист делится на 2 равных части, так и рутовская, с размерами 400х207, где из двух листов получается навощить 3 листа.

При этом низ соторамок до самого низа вощиной не закрывается, и остаётся место для достройки сотового поля или ячейками под выведение рабочих особей или под трутневый расплод.

Это, в свою очередь, облегчает борьбу с клещом Варроа зоотехническими методами; вырезаемый трутневый расплод, на котором в летнее время паразитируют личинки клеща, собирается в одном месте, а не разбросан по всему сотовому полю. Основное же сотовое поле будет отстраиваться ячейками под вывод рабочих особей.

Также планируется испытать и соторамки с шириной боковинки, равной 35 мм.
